Подогреватель Вебасто Thermo Top E/C/P/Z

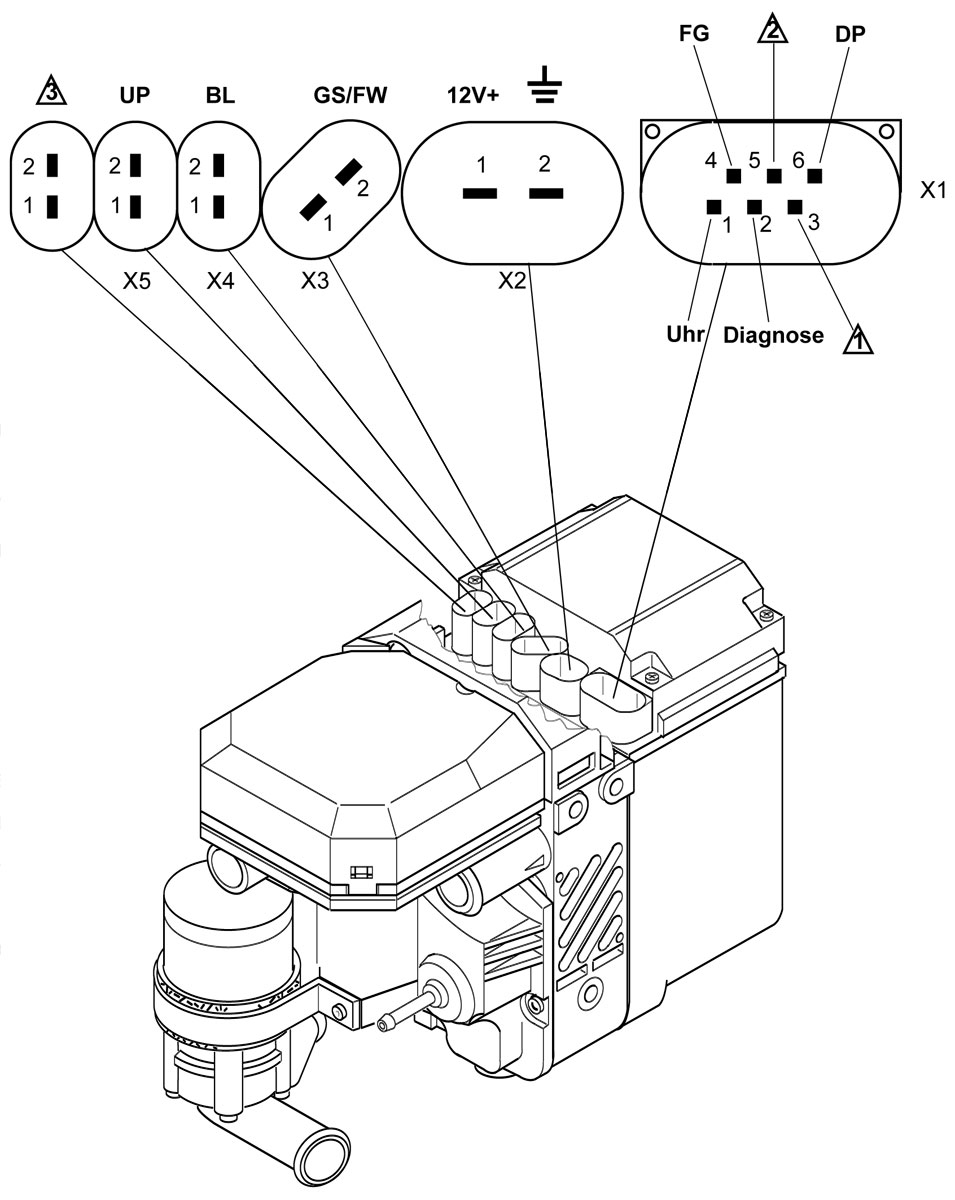

Расположение штекеров на блоке управления Thermo Top E/C/P

Расположение штекеров на блоке управления Thermo Top E/C/P

1 - Контакт датчика наружней температуры
2 - Переключатель [зима-лето]
3 - Контакт не занят
BL - Нагнетатель воздуха
DP - Дозирующий насос
FG - Вентилятор автомобиля
GS/FW - Штифт накала/датчик пламени
UP - Циркуляционный насос
Uhr - Таймер
Diagnose -Подключение диагностики
Электросхема Thermo Top E и C (с таймером)

Электросхема Thermo Top E и C (с таймером 1533)

A1 Отопитель Thermo Top E/C/P/Z
A2 Блок управления
A3 Штекерная колодка
B2 Блок управления
E Штифт накаливания / датчик пламени
F1 Предохранитель 20A плоский SAE J1284
F2 Предохранитель 1A плоский SAE J1284
F3 Предохранитель 25A плоский SAE J1284
H1 Светодиод (на таймере, поз. P) инликатор включения
K3 Реле (в колодке, поз. A3) вентилятора автомобиля
M1 Мотор нагнетателя воздуха
M2 Мотор циркуляционного насоса
M3 Мотор вентилятора автомобиля
P Таймер, цифровой для запуска отопителя по времени
S1 Выключатель вентилятора автомобиля в зависимости от автомобиля, S1 или S2
S2 Выключатель вентилятора автомобиля в зависимости от автомобиля, S1 или S2
S5 Переключатель [зима-лето] (опцион)
Y1 Дозирующий насос
X1/X2/X3/X4/X5/X6/X9 Штекерный разъем
1 - Подключение диагностики
2 - Датчик наружной температуры
3 - Штатный предохранитель вентилятора автомобиля
4 - Переключатель [зима-лето]

Отопитель Webasto Air Top 2000/S

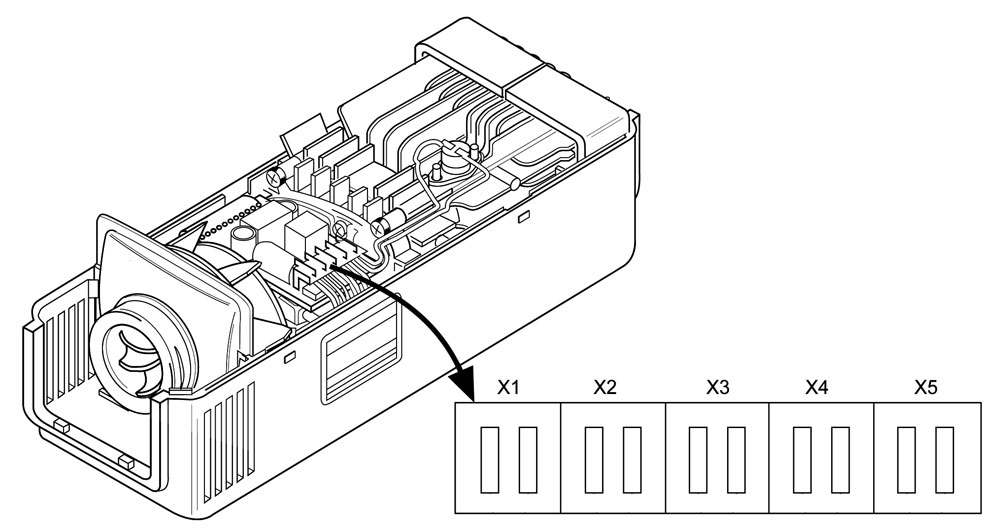

Описание контактов отопителя Air Top 2000

Описание контактов отопителя Air Top 2000

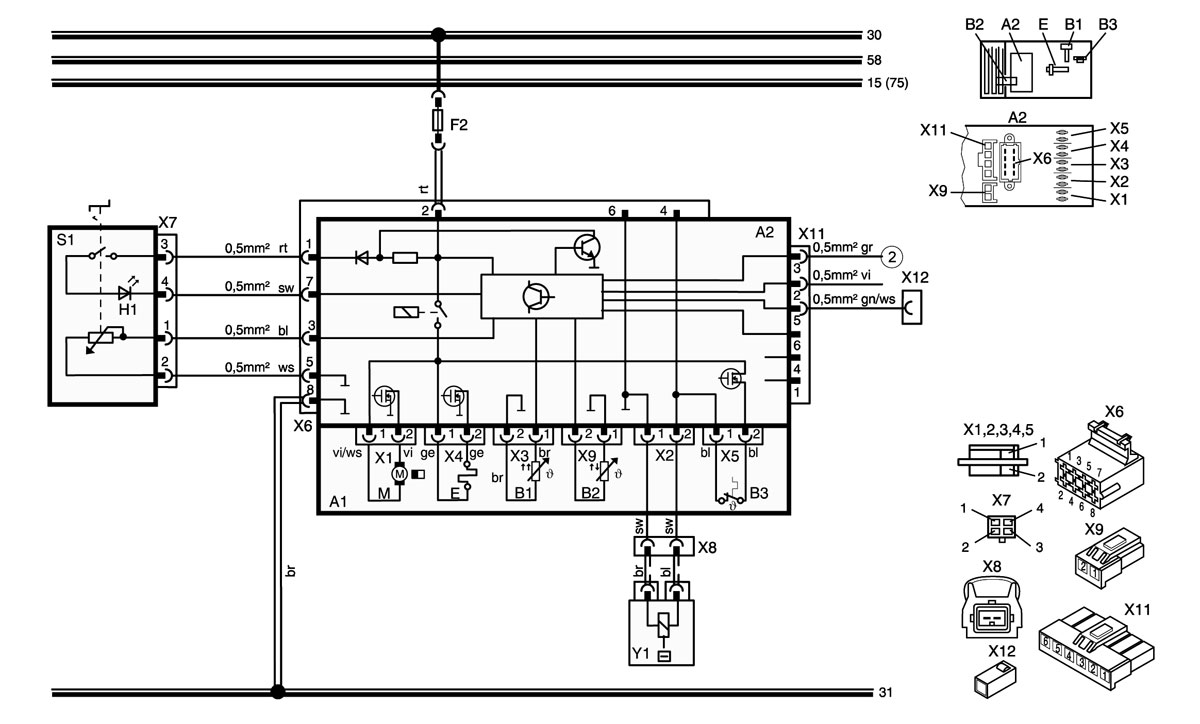

Электросхема Air Top 2000 (с электронным реостатом)

Электросхема Air Top 2000 (с электронным реостатом)



Электрическая схема Air Top 2000 (с комбинированным таймером 88206A)

Электрическая схема Air Top 2000 с комбинированным таймером

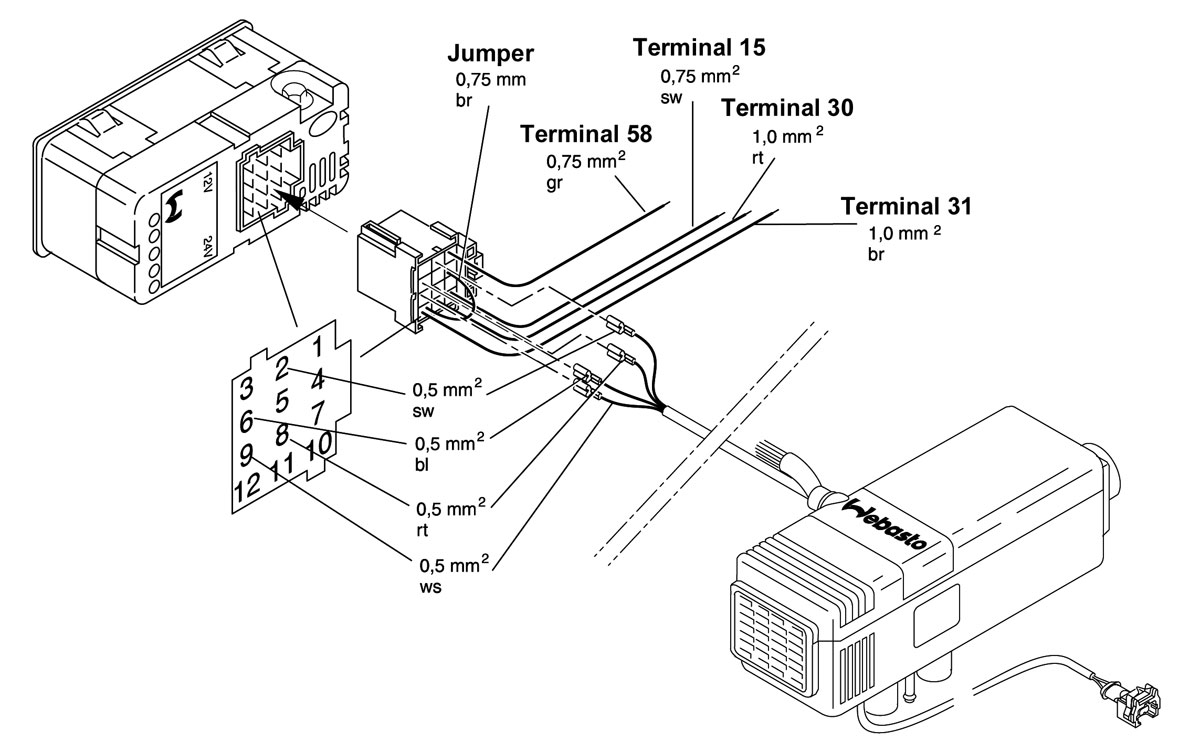

Схема подключения отопителя Air Top 2000 с комби-таймером

Схема подключения отопителя Air Top 2000 с комби-таймером
